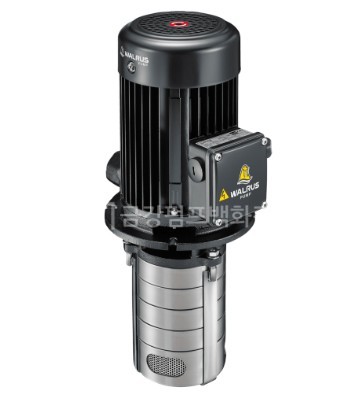

침수형펌프

사용용도

사용환경

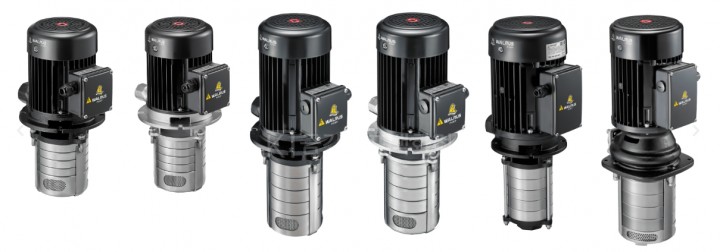

TPHK 시리즈는 입형 다단 원심 펌프로, 특히 공작기계용으로 설계되어 물, 냉각수, 경질유 및 기타 깨끗하고 위험하지 않은 유체를 운반합니다

펌프 구조

내수성의 입형 다단 원심 펌프, 동축 펌프/모터 설계, 연장 모터 샤프트에 장착된 임펠러. 주요 작업 부품은 스테인리스 스틸로 제조되었습니다.

모터

• 정격 회전수：2900/3500rpm

• 주파수 범위 : 50/60 Hz

• 표준 전압 : 220V/380V
• 보호 등급 : IP54

• 절연 등급 : F

작동조건

• 주위 온도 : 최대 +40°C

• 액체 온도 : +0°C ~ +90°C

• 작동 압력 : 최대 10kg/cm²

• 침수 깊이 : 최소 65mm

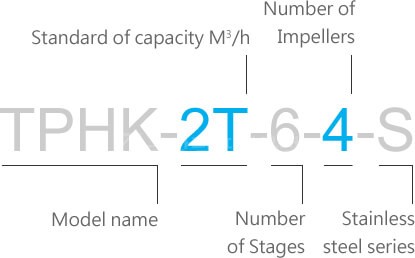

모델명

TPHK 2T

모델전압코드주파수(Hz)상(ø)전압(V)소비동력(W)암페어(A)
TPHK 2T 3-1 A3Z 50 삼상 200-255 / 380-440 340 1.6-2.8 / 1.0-1.5
TPHK 2T 3-1 A3Z 60 삼상 200-255 / 380-480 370 1.5-1.9 / 1.0-1.3
TPHK 2T 3-2 A3Z 50 삼상 200-255 / 380-440 450 1.9-2.8 / 1.2-1.5
TPHK 2T 3-2 A3Z 60 삼상 200-255 / 380-480 560 2.1-2.2 / 1.5-1.5
TPHK 2T 3-3 A3Z 50 삼상 200-255 / 380-440 530 2.0-2.8 / 1.3-1.6
TPHK 2T 3-3 A3Z 60 삼상 200-255 / 380-480 750 2.0-2.8 / 1.3-1.6
TPHK 2T 4-4 A3Z 50 삼상 200-255 / 380-440 620 2.2-2.9 / 1.4-1.7
TPHK 2T 4-4 A3Z 60 삼상 200-255 / 380-480 910 2.2-2.9 / 1.4-1.7
TPHK 2T 5-5 A3Z 50 삼상 200-255 / 380-440 700 2.4-3.0 / 1.4-1.6
TPHK 2T 5-5 A3Z 60 삼상 200-255 / 380-480 1060 3.3-3.0 / 1.8-1.8
TPHK 2T 6-6 A3Z 50 삼상 200-255 / 380-440 850 3.1-3.6 / 1.8-2.1
TPHK 2T 6-6 A3Z 60 삼상 200-255 / 380-480 1290 3.1-3.6 / 1.8-2.1
TPHK 2T 7-7 A3U 50 삼상 200-240 / 380-415 1320 4.6-6.7 / 2.9-3.7
TPHK 2T 7-7 A3U 60 삼상 200-240 / 380-440 1800 5.6-5.4 / 3.2-3.2


TPHK 4T

모델전압코드주파수
(Hz)		단상/삼상
(ø)		전압
(V)		소비동력(W)암페어
(A)
TPHK4T2-1 A3Z 50 삼상 200-255 / 380-440 570 1.9-2.8 / 1.2-1.7
TPHK4T2-1 A3Z 60 삼상 200-255 / 380-480 600 2.3-2.3 / 1.4-1.4
TPHK4T2-2 A3Z 50 삼상 200-255 / 380-440 650 2.2-2.9 / 1.4-1.7
TPHK4T2-2 A3Z 60 삼상 200-255 / 380-480 960 3.0-2.7 / 1.7-1.7
TPHK4T3-3 A3Z 50 삼상 200-255 / 380-440 850 3.1-3.6 / 1.8-2.1
TPHK4T3-3 A3Z 60 삼상 200-255 / 380-480 1290 4.0-3.6 / 2.4-2.4
TPHK4T4-4 A3U 50 삼상 200-240 / 380-415 1080 3.4-3.5 / 2.0-2.0
TPHK4T4-4 A3U 60 삼상 200-240 / 380-440 1620 4.5-5.0 / 2.9-2.9
TPHK4T5-5 A3U 50 삼상 200-240 / 380-415 1440 4.9-6.8 / 3.0-3.8
TPHK4T5-5 A3U 60 삼상 200-240 / 380-440 2100 6.2-6.0 / 3.5-3.5
TPHK4T6-6 A3U 50 삼상 200-240 / 380-415 1740 6.3-9.9 / 4.2-5.5
TPHK4T6-6 A3U 60 삼상 200-240 / 380-440 2400 6.3-9.9 / 4.2-5.5
TPHK4T7-7 A3U 50 삼상 200-240 / 380-415 2140 6.9-10.3 / 4.5-5.8
TPHK4T7-7 A3U 60 삼상 200-240 / 380-415 2800 8.7-8.4 / 4.9-4.9

TPHK 12T

모델전압코드주파수
(Hz)		단상/삼상
(ø)		전압
(V)		Input Power
(W)		암페어
(A)
TPHK12T6-1 A3Z 50 삼상 200-255 / 380-440 1400 4.5-6.3 / 2.7-3.4
TPHK12T6-1 A3Z 60 삼상 200-255 / 380-480 2000 6.6-5.8 / 3.6-2.9
TPHK12T6-2 A3U 50 삼상 200-240 / 380-415 3120 9.6-13.9 / 6.4-8.4
TPHK12T6-2 A3U 60 삼상 200-240 / 380-440 4150 12.8-12.4 / 7.1-7.4
TPHK12T6-3 53Q 50 삼상 200-240 / 380-440 3830 11.6-11.5 / 6.5-7.2

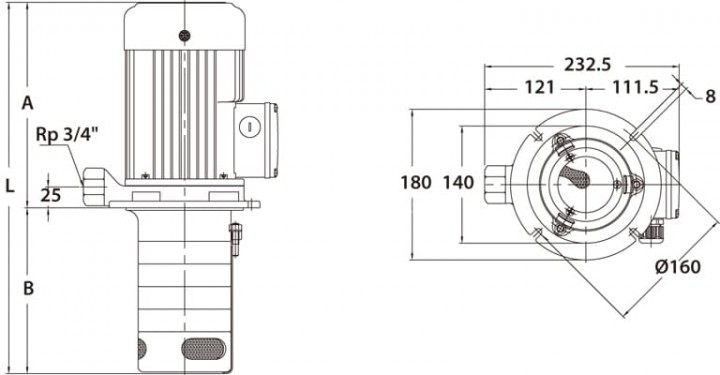

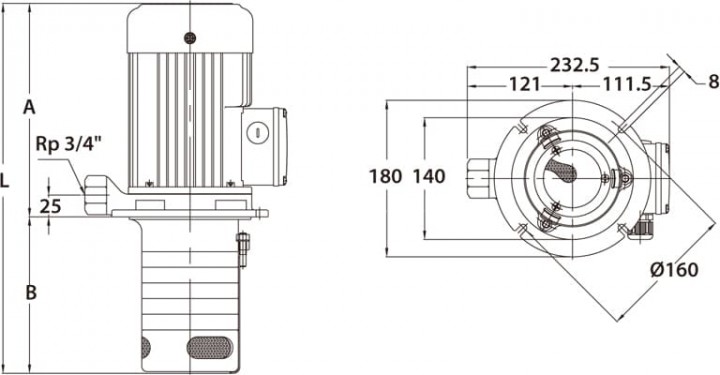

외형도

TPHK 2T

모델A(mm)B(mm)L(mm)N.W.(kg)
TPHK2T3-1 205.5 144 349.5 10.9
TPHK2T8-1 205.5 234 439.5 11.9
TPHK2T3-2 205.5 144 349.5 11.1
TPHK2T5-2 205.5 180 385.5 11.5
TPHK2T9-2 205.5 252 457.5 12.3
TPHK2T3-3 205.5 144 349.5 11.2
TPHK2T4-3 205.5 162 367.5 11.4
TPHK2T5-3 205.5 180 385.5 11.6
TPHK2T6-3 205.5 198 403.5 11.8
TPHK2T8-3 205.5 234 439.5 12.2
TPHK2T11-3 205.5 288 493.5 12.6
TPHK2T4-4 205.5 162 367.5 11.5
TPHK2T6-4 205.5 198 403.5 11.9
TPHK2T5-5 245.5 180 425.5 12.7
TPHK2T6-5 245.5 198 443.5 13.3
TPHK2T6-6 253.5 198 451.5 13.5
TPHK2T8-6 253.5 234 487.5 13.9
TPHK2T9-6 253.5 252 505.5 14.1
TPHK2T10-6 253.5 270 523.5 14.2
TPHK2T11-6 253.5 288 541.5 14.4
TPHK2T7-7 253.5 216 469.5 13.0

TPHK 4T

모델A(mm)
50Hz/60Hz		B(mm)L(mm)
50Hz/60Hz		N.W.(kg)
TPHK4T2-1 205.5 144 349.5 10.8
TPHK4T3-1 205.5 171 376.5 11.0
TPHK4T2-2 205.5 144 349.5 11.0
TPHK4T3-2 205.5 171 376.5 11.2
TPHK4T4-2 205.5 198 403.5 11.4
TPHK4T6-2 205.5 252 457.5 11.6
TPHK4T3-3 245.5 171 416.5 11.7
TPHK4T4-3 245.5 198 443.5 11.9
TPHK4T5-3 245.5 225 470.5 12.1
TPHK4T6-3 245.5 252 497.5 12.3
TPHK4T8-3 245.5 306 551.5 12.7
TPHK4T4-4 245.5 198 443.5 13.3
TPHK4T5-4 245.5 225 470.5 13.5
TPHK4T6-4 245.5 252 497.5 13.7
TPHK4T5-5 245.5 225 470.5 13.9
TPHK4T8-5 245.5 306 551.5 14.5
TPHK4T6-6 253/284.5 252 506/536.5 14.1
TPHK4T8-6 253/284.5 306 560/590.5 14.6
TPHK4T7-7 284.5 279 563.5 14.6
TPHK4T8-7 284.5 306 590.5 14.8

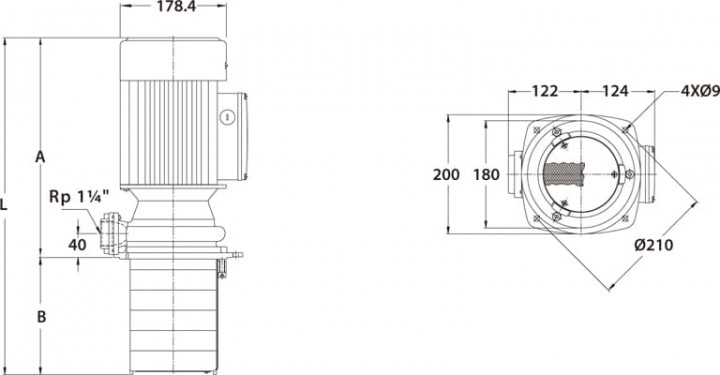

TPHK 8T

모델A(mm)B(mm)L(mm)N.W.(kg)
TPHK8T6-2 369 196.5 565.5 24.0
TPHK8T9-2 369 298.5 667.5 25.3
TPHK8T3-3 369 94.5 463.5 23.0
TPHK8T6-3 369 196.5 565.5 24.3
TPHK8T9-3 369 298.5 667.5 25.6
TPHK8T4-4 369 128.5 497.5 27.0
TPHK8T6-4 369 196.5 565.5 28.0
TPHK8T5-5 369 162.5 531.5 28.0

TPHK 12T

모델A(mm)B(mm)L(mm)N.W.(kg)
TPHK12T6-1 369 196.5 565.5 27.0
TPHK12T6-2 369 196.5 565.5 29.0
TPHK12T9-2 369 298.5 667.5 30.5
TPHK12T6-3 369 196.5 565.5 30.0
TPHK12T9-3 369 298.5 667.5 31.5
