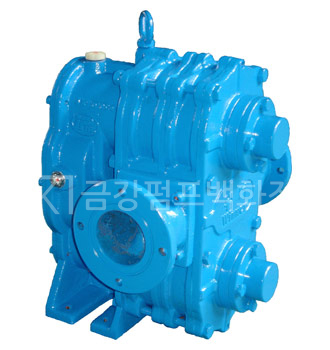

용적식펌프

특 징

  • 펌핑부 마찰거리가 짧아 발열과 마모가 적습니다.
  • 용적식 펌프로 무맥동 정량(±0.5%) 이송이 우수합니다.
  • 회전수로 유량을 조절하며(50rpm~580rpm), 역회전이 가능합니다.
  • 광범위하고 자유롭게 유량제어가 가능합니다.
  • 신뢰도 높은 정량성 슬러지농도, 농축조 수위변동의 영향을 받지 않고 항상 정량 토출됩니다.
  • 토출량은 회전수에 비례합니다.
  • 펌프를 역회전시켜도 액의 흐름방향만 반대로 될 뿐, 토출량, 토출압력의 변화는 없습니다.
  • 제어신호에 대한 신속한 응답 : 자동제어에 최적입니다.
  • 저점도에서 고점도액(젤리, 그리스)까지 자유로이 사용할 수 있으며 접액부의 재질은 다양합니다.
  • 공기가 흡입되어도 펌핑이 되며, 고형물과 섬유가 대량 함유된 액도 정량이송됩니다.
  • 마중물 없이 자흡되며(건식자흡 -740㎜Hg 이상), 끈 종류가 들어가도 감기지 않습니다.
  • 동력에 비례하여 토출압을 높일 수 있습니다.
  • 크기가 작고 유지보수 관리가 간편합니다.

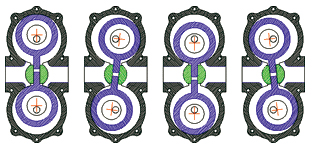

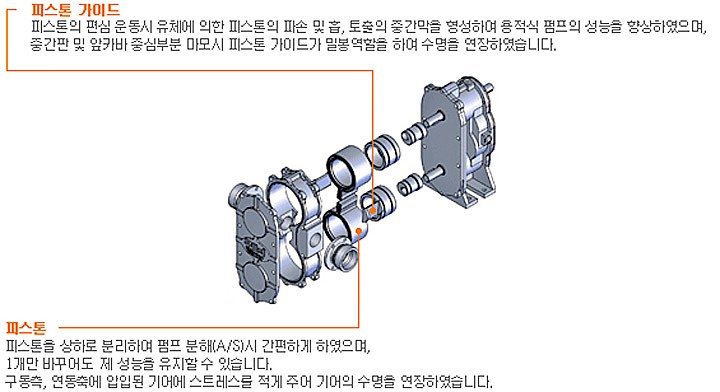

작동원리

트윈펌프는 편심운동 용적형의 펌프입니다. 임펠라의 상부 편심단이 90˚ 위치에서 시계방향으로 회전할 때 임펠라에 의해 밀폐된 공간은 임펠라의 편심회전 운동에 의하여 밀려 나가면서 토출이 일어나고(동력에 비례하여 토출압을 높일 수 있음) 동시에 토출 반대측에서는 새로운 진공공간의 흡입진공이 생겨 흡입을 하게 됩니다. 임펠라와 실린더는 상부 실링점과 하부 실링점 및 중간의 임펠라 가이드에 의하여 흡입측과 토출측을 완전히 격리하게 되며, 이 사이에 생기는 공간 용적에 가득찬 액쳬는 끊어짐 없이 연속적인 운동으로 인해 흡입측에서 토출측에 무맥동, 정량 이송시킵니다.

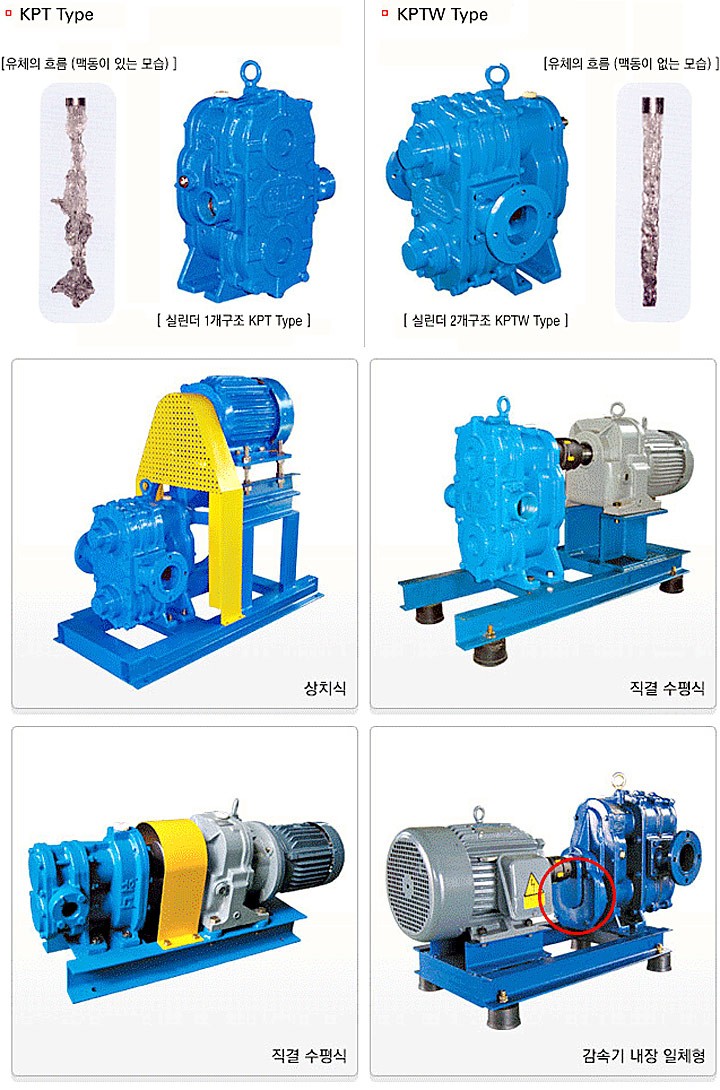

제품타입

용 도

  • 슬러지, 오일, 고/저점도, 식품, 고압이송용 등

산업용


도시하수, 분뇨, 섬유 슬러지, 농축 슬러지, 소화 슬러지, 침반 슬러지, 기타 각종 슬러지, 그리스, 벙커C유, 마모성 액체, 윤활유, 폐유, 고압용, 각종 화학 슬러지, 아스콘용, 탱크바닥청소, 저점도에서 고점도액체, 소석회 슬러지, 모래,뻘 슬러지, 음식물 쓰레기,활성탄 슬러지 정량주입 및 이송용
축산용
  분뇨처리용, 액상사료 공급라인(중앙공급식)
약 액


차아염소산소다, 염화제이철, 유산반토가성소다, 고분자 응집제, 탈취제 소포제, 폴리염화알루미늄, 기타 액체
수산용


해태(김, 미역 등) 이송용, 고기(까나리, 멸치) 이송용, 해수이송용(고양정)
식품용


젓갈, 장류, 크림, 초콜렛, 액상스프 등 저점도에서 고점도식품 이송용
기 타


그외 고양정스프링클러용, 고지대양수용, 고층급수용, 고층기포몰타르이송용, 고압분사설비용

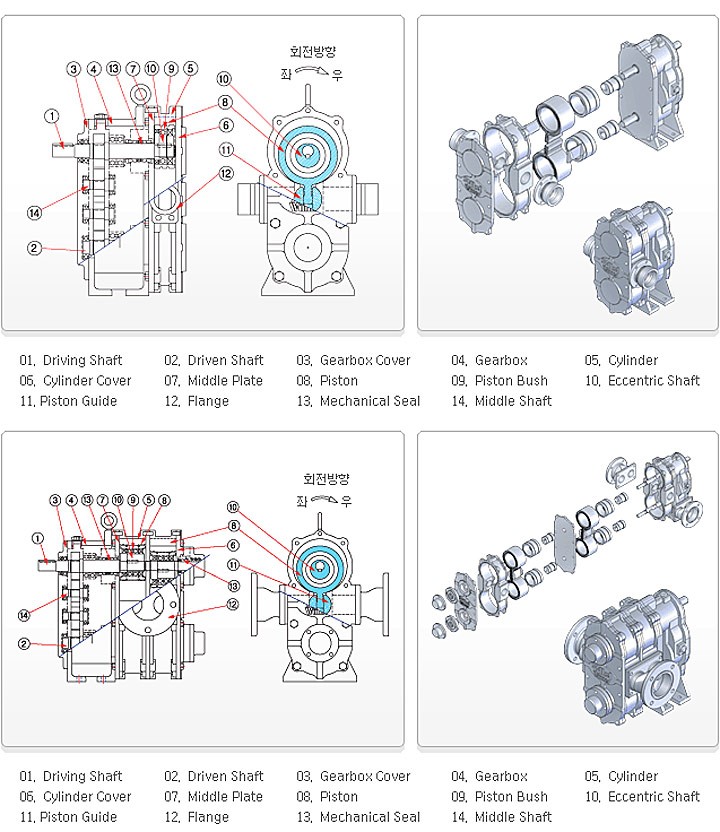

구조 및 성능

트윈펌프 선정시 주의사항

  • 이송액의 명칭, 용도, 비중, 점도, 온도, 농도(마모성, 부식성)
  • 혼입되어 있는 고형물의 입자경, 혼합비, 함수율
  • 요구하는 유량(㎥/hr, ℓ/min)
  • 흡입 또는 토출, 총양정 (m 또는 ㎏f/㎠)
  • 예정배관(구경, 총길이, 수직, 수평, 굴곡, 밸브수)
  • 토출량 조절여부, 운전시간
  • 펌프재질(사용자 요구사항 + 제작사 추천)
  • 설치현장조건
  • 구동 전동기 전압, 주파수, 방폭종류, 감속방법

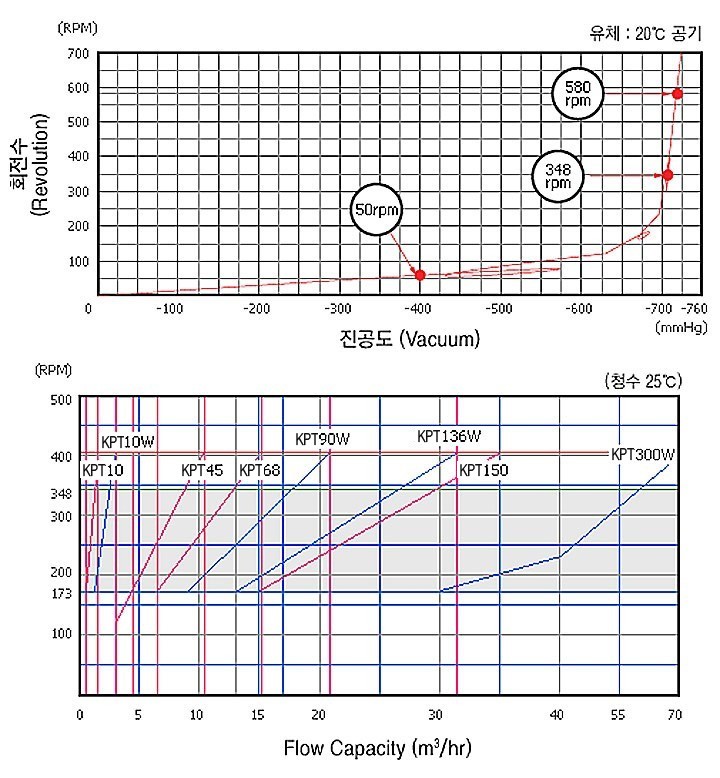

모델 및 유량선정표

모델/rev양정유량동력
(㎾)		관경
(㎜)		흡입
양정
(mAq)		토출
양정
(m)		펌프
중량
(㎏)
173rpm348rpm405rpm
ℓ/min㎥/hrℓ/min㎥/hrℓ/min㎥/hr
KPT 10 0.06 10m 10.2 0.6 20.6 1.2 24.0 1.4 0.75~2.2 25~32 5 50 19.5
20m 10.1 0.6 20.3 1.2 23.6 1.4
30m 9.9 0.6 20.0 1.2 23.3 1.4
KPT 45 0.43 10m 73.3 4.4 147.5 8.9 171.7 10.3 2.2~5.5 40~65 9 50 70
20m 72.3 4.3 145.5 8.7 169.3 10.2
30m 71.2 4.3 143.3 8.6 166.8 10.0
KPT 68 0.65 10m 110.9 6.7 223.0 13.4 259.6 15.6 3.7~7.5 65~80 9 50 78
20m 109.3 6.6 219.9 13.2 255.9 15.4
30m 107.7 6.5 216.6 13.0 252.1 15.1
KPT 150 1.45 10m 247.3 14.8 497.5 29.9 579.0 34.7 5.5~15 80~100 9 50 93
모델/rev양정유량동력
(㎾)		관경
(㎜)		흡입
양정
(mAq)		토출
양정
(m)		펌프
중량
(㎏)
173rpm348rpm405rpm
ℓ/min㎥/hrℓ/min㎥/hrℓ/min㎥/hr
KPT20W 0.12 10m 20.5 1.2 41.2 2.5 47.9 2.9 1.5~3.7 32 5 50 27
20m 20.2 1.2 40.6 2.4 47.2 2.8
30m 19.9 1.2 40.0 2.4 46.5 2.8
KPT90W 0.86 10m 146.7 8.8 295.1 17.7 343.4 20.6 3.7~15 65 9 50 101
20m 144.6 8.7 291.0 17.5 338.6 20.3
30m 142.5 8.5 286.6 17.2 333.5 20.0
KPT136W 1.3 10m 221.8 13.3 446.1 26.8 519.1 31.1 3.7~15 80 9 50 118
20m 218.6 13.1 439.8 26.4 511.9 30.7
30m 215.4 12.9 433.2 26.0 504.2 30.3
KPT300W 2.9 10m 494.7 29.7 995.1 59.7 1158.1 69.5 7.5~18 120 9 50 135

※ 위 표의 토출량은 액체의 비중, 점도, 사용압력에 따라 변함
※ 모델선정은 운전시간, 토출압력, 점도, 마모성, 비중, 혼합된 물질, 온도 등을 감안, 허용회전수(rpm)를 결정하여 모델을 결정

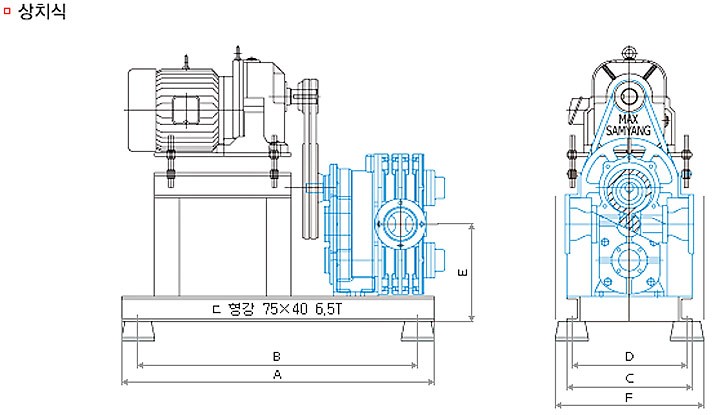

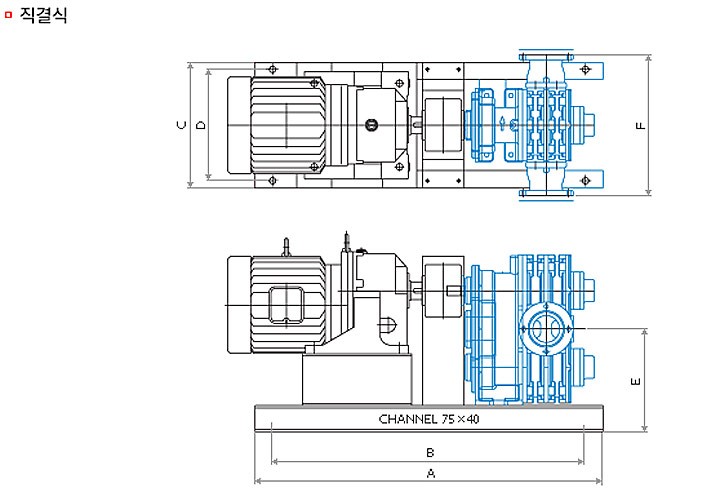

외형치수

 ABCDEF
KPT 10 600 500 220 180 186 162
KPT 45 700 600 380 350 295 320
KPT 68 700 600 380 350 295 320
KPT 150 1000 900 380 350 295 320



 ABCDEF
KPT20W 700 600 220 180 186 242
KPT90W 1000 900 380 350 295 390
KPT136W 1000 900 380 350 295 390
KPT300W 1200 1100 500 550 295 480

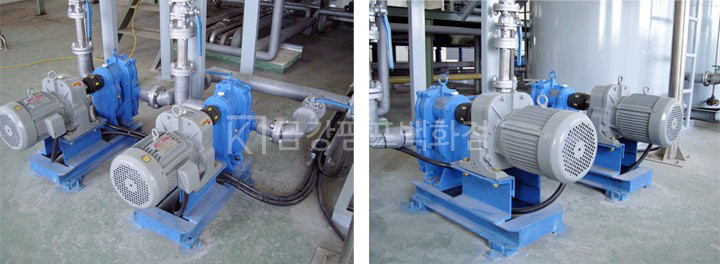

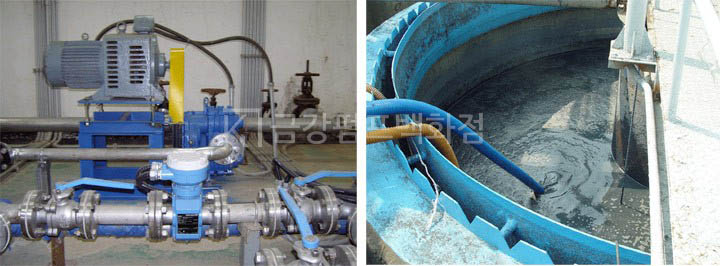

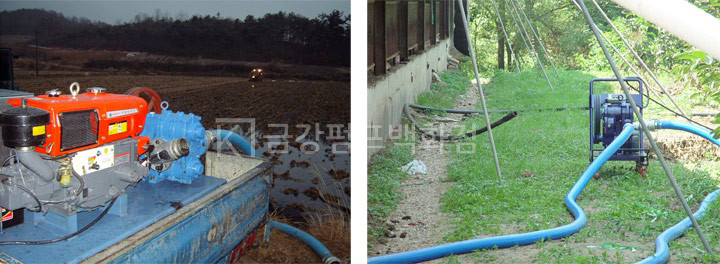

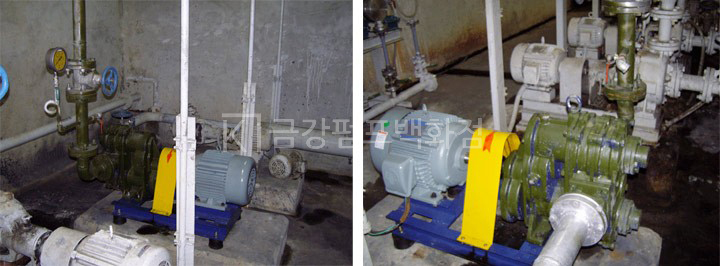

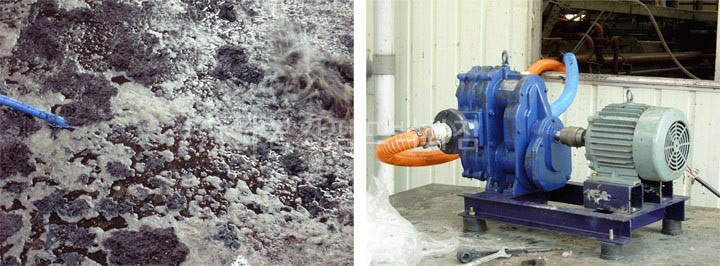

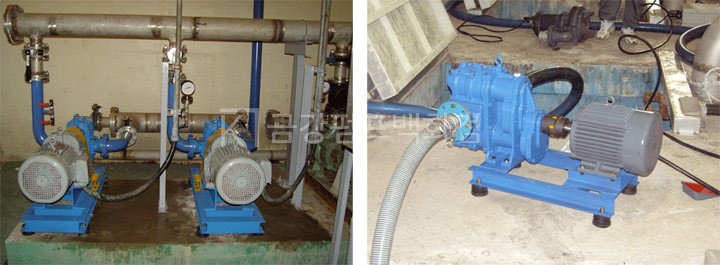

사용예시
